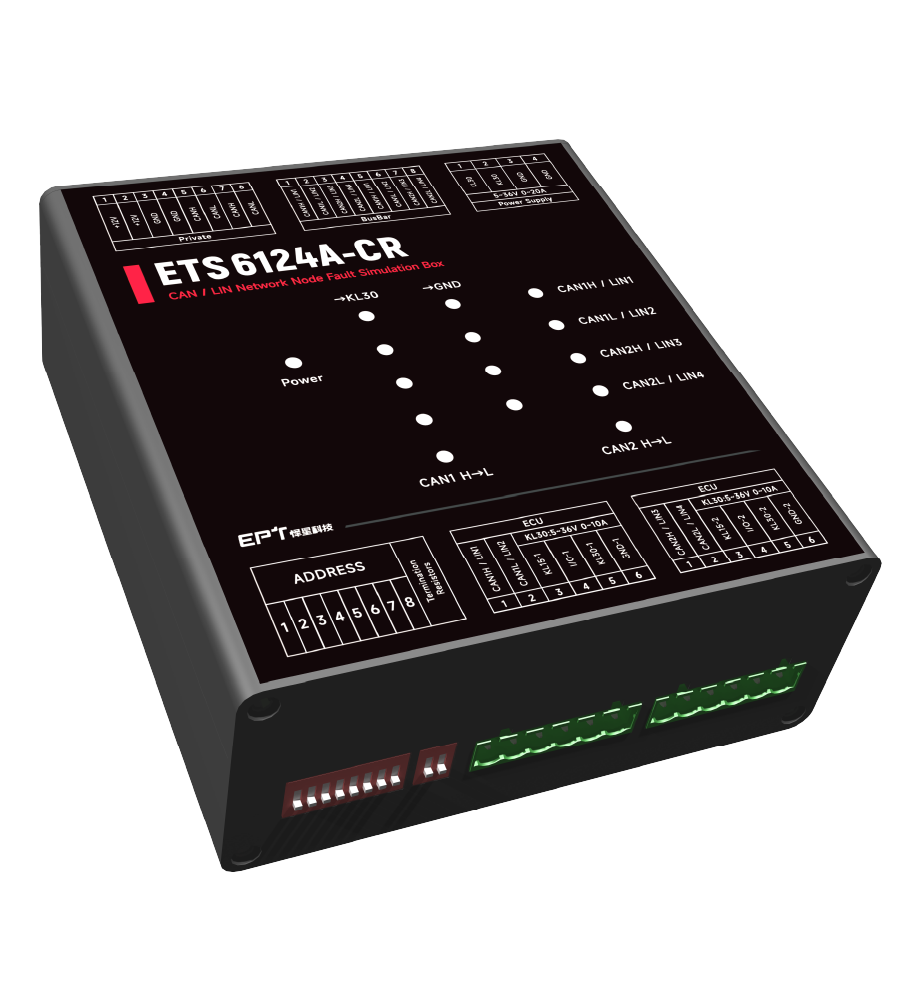

ETS6124 CAN/LIN总线故障注入模块
CAN/LIN总线故障注入模块具备模拟CAN/LIN总线多种物理故障的强大功能,同时提供卓越的电源管理功能。其接线设计简洁,且具备快速程控响应能力。凭借高集成度,该模块可帮助实现CAN/LIN总线物理层的全面自动化测试,显著提升测试效率。
产品亮点

应用场景

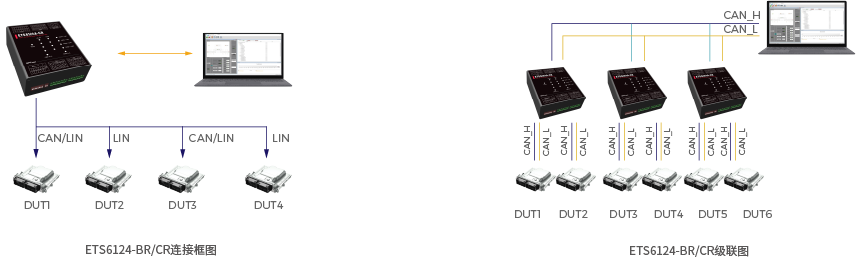

ETS6124A-BR/CR解决了使用网络自动化测试系统进行系统级测试时出现的接线复杂、继电器数量过多、编程复杂、扩展性差等问题。连接框图如下:


资源 14.png


资源 52.png


技术参数


工作电压

12±1VDC

工作电流

12V@500mA

ECU供电接口

支持电压0-36V,电流0-10A

电流监测范围

(0-10mA],±100uA;(10-100mA],±1mA;(100mA-10A],+1%

程控方式

CAN

通道数量

支持以下通道配置方式:2路CAN;1路CAN&2路LIN; 4路LIN

工作温度

-20℃~85℃

尺寸(长*宽*高)

120mm*135mm*50mm

重量

约433g
