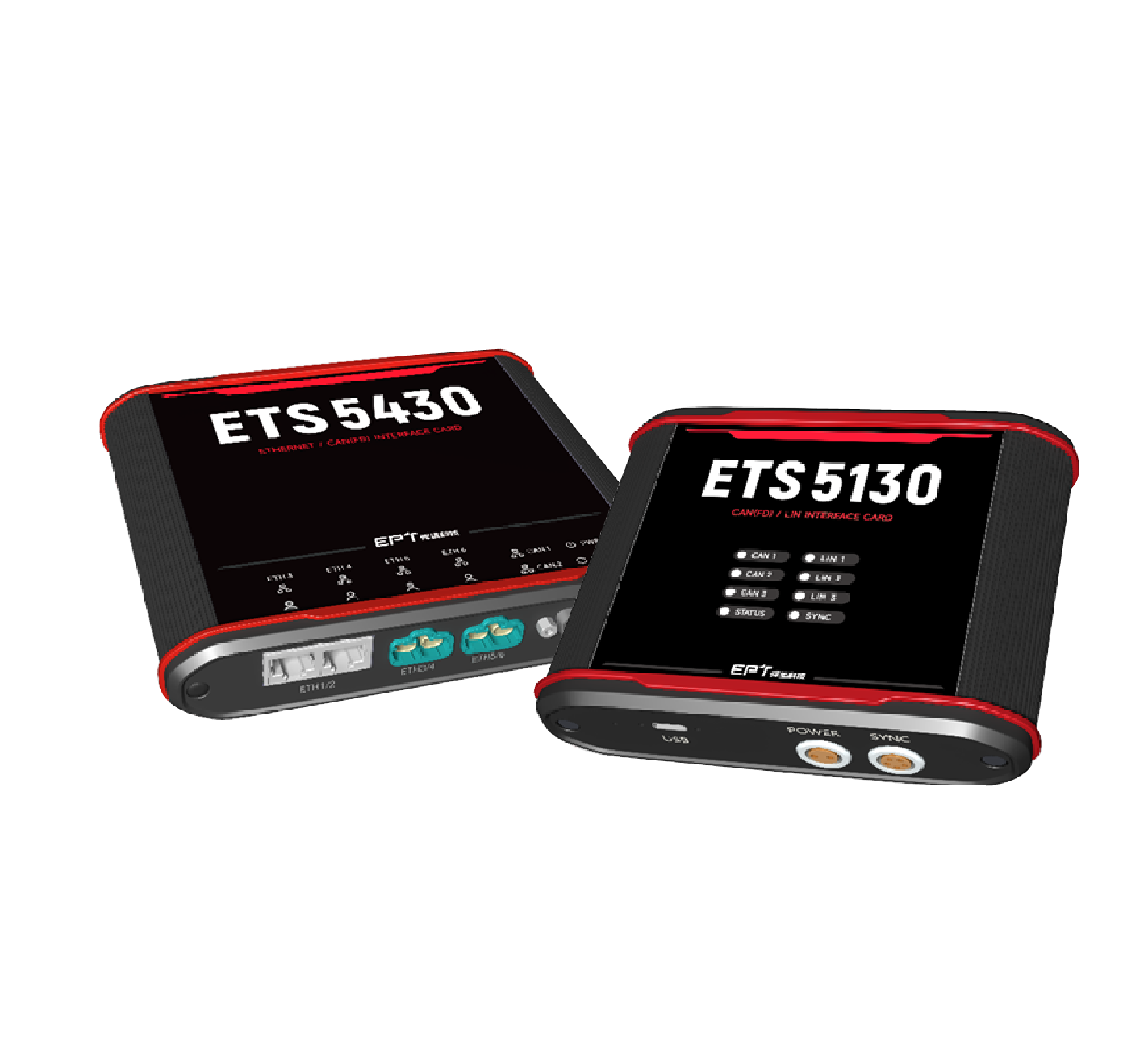

首款国产高性能汽车以太网接口卡
一款专为汽车以太网设计的接口卡，其核心功能在于实现汽车以太网的全面监听、仿真与验证。
产品亮点：
· 板载数据注入，实现ETH及CAN报文精确定时和高流量发送
· 设备间高精度硬同步，实现网络通道灵活扩展
· 硬件和软件双缓存，最大限度避免丢帧
· IO功能支持，满足丰富的应用场景
技术参数：
总线通道 | • 4 x 100/1000BASE-T1，支持TC10 • 2 x 100/1000BASE-T • 2 x CANFD | ||||
IO通道 | 1路模拟输入，1路开漏输出，2路数字输入，2路数字输入/输出 | ||||
TAP（旁通监测） | 3组 | ||||
高负载注入 | 报文型式可配置的板载高负载注入方式，总线负载率可达90% | ||||
时钟同步 | 硬同步（1us）和软同步（50us） | ||||
时间戳 | 分辨率10ns，时间戳精度1us | ||||
缓存 | 上行：硬件共100000帧，API共30000帧 | ||||
主机接口 | USB 3.0 | ||||
| 防护 | • 总线500VDC电气隔离 • 静电等级接触放电±8KV | ||||
工作环境 | • 工作温度：-40℃...+65 ℃ • 存储温度：15 %...95 % | ||||
国产高性价比CAN/LIN接口卡
ETS5130是一款专为汽车开发、测试和诊断而设计的传统总线接口卡。其核心功能是实现CAN(FD)/LIN与USB协议之间的转换。
产品亮点：
· 板载数据注入，实现CAN报文精确定时和高流量发送
· 设备间高精度硬同步，实现网络通道灵活扩展
· 硬件和软件双缓存，最大限度避免丢帧
· IO功能支持，满足丰富的应用场景
技术参数：
总线通道 | 3CAN,3LIN | ||||
IO通道 | 1路模拟输入，1路开漏输出，2路数字输入 | ||||
兼容标准 | • ISO11898,Non-ISO FD • ISO17987,LIN2.x | ||||
总线速率 | • CAN 1M, CAN FD 8M • LIN 20k | ||||
| 收发能力* | 发送：15000帧/s; 接收：16000帧/s | ||||
时钟同步 | 软同步50us和硬同步3us | ||||
时间戳 | 时间戳精度1us，分辨率1us | ||||
| 120欧电阻 | 内置可配置电阻 | ||||
缓存 | 上行：硬件每通道800帧，API共8000帧 | ||||
主机接口 | USB 2.0 | ||||
| 供电 | USB供电及外部直流供电；LIN支持内/外部供电 | ||||
| 防护 | • CAN/LIN1500VDC电气隔离•静电等级接触放电±8KV | ||||
工作环境 | • 工作温度：-40℃...+80 ℃ • 存储温度：15 %...95 % | ||||
*单通道1M，1字节数据域
